Proe三维训练七十三之镂空牌号

1、如下图示，打开Proe软件，新建一缺省的实体零件，

2、如下图所示，执行【拉伸——放置——定义——FRONT面——草绘】，直接进入草绘环境。

3、如下所示，激活圆命令，画一个圆，双击修改直径为ø100，

4、如下所示，点击右边工具栏中点文本命令，在圆中画一个竖直线段，输入“5”，其余默认，点击确定。

5、如下所示，双击修改尺寸：高度50，下边距离横轴25，左边距离纵轴20，点击右边工具栏中的√，完成并退出草绘。、

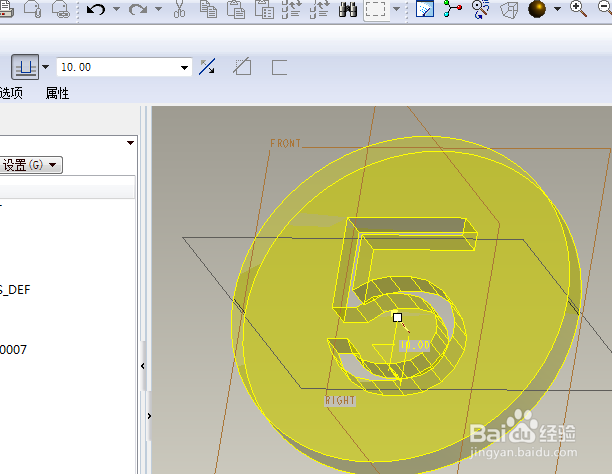

6、如下所示，双击修改拉伸高度为10，回车，完成并结束拉伸操作。

7、如下所示，隐藏所有的基准，、、、、、、、至此，这个三维实体零件就创建完成了，本次训练结束。
