Inventor三维模型怎样出CAD工程图

1、用Inventor打开需要生成工程图的三维模型

2、在Inventor中新建dwg格式的文件

3、打开dwg格式的文件后，点击”基础视图“，选择合适的比例

4、在图形区域生成工程图纸

5、点击Inventor 左侧大图标，选择另存为--保存副本为

6、输入文件名称，注意扩展名要是 dwg，保存文件

7、在保存文件的位置找到刚才保存的图形

8、用CAD软件打开，可以看到是在布局模式，将鼠标放到”布局“处，单击右键，选择”将布局输出到模型“

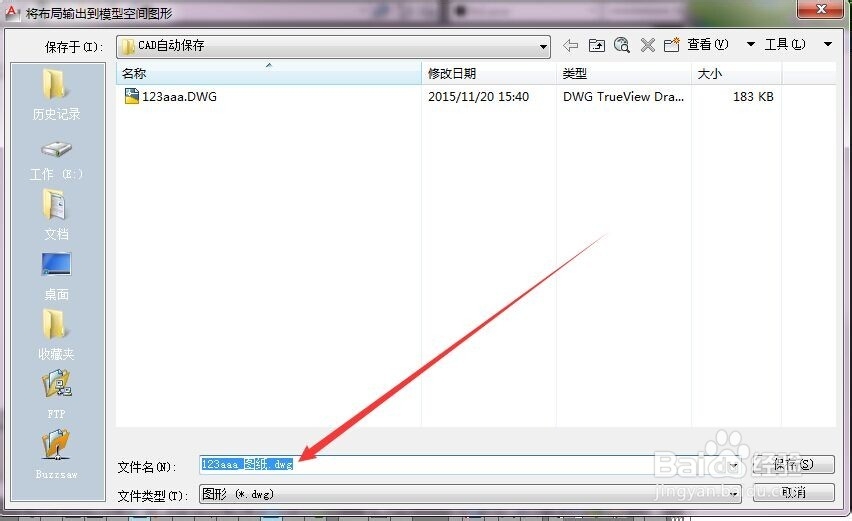

9、在弹出的对话框中点击---打开

10、可以看到图纸已经在模型空间中出现了，然后像编辑普通工程图一样编辑茧盯璜阝就可以了（注意图形是一个块，编辑前要分解）
