如何设计三圆绕陀螺框架

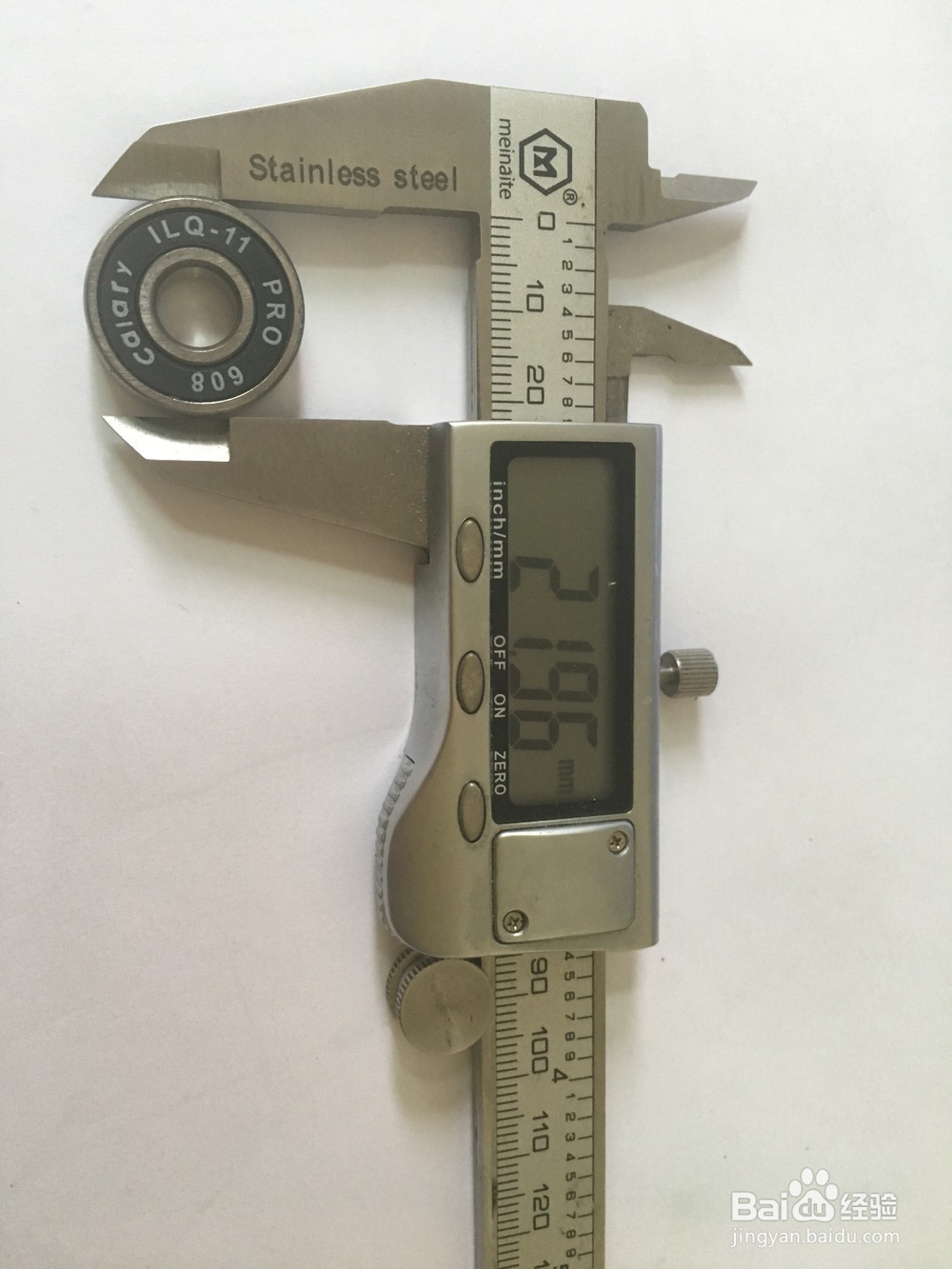

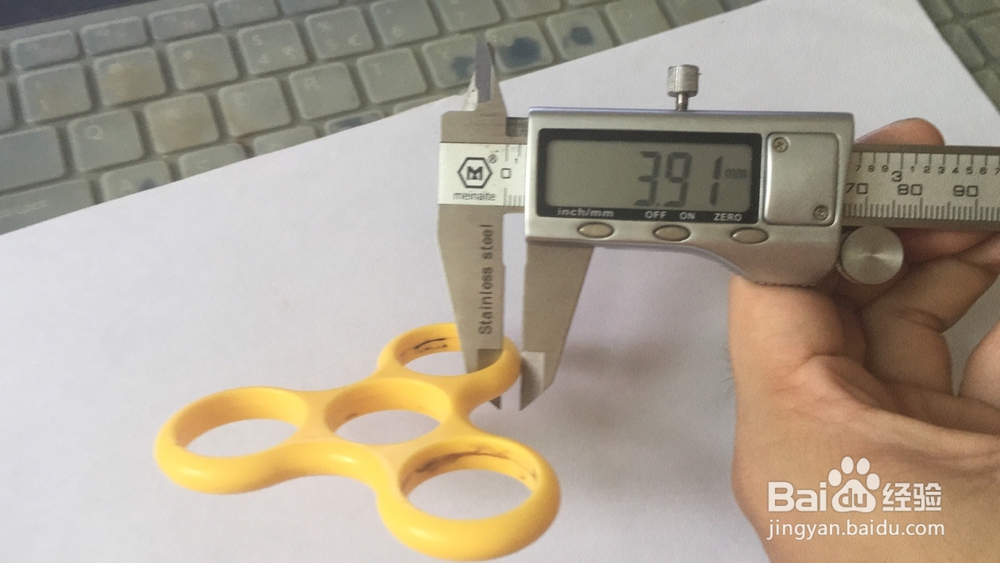

1、一、实地测量用游标卡尺对608轴承和指尖陀螺的相关参数进行测量：608轴承的直径22mm,高度7mm指尖陀螺的壁厚4mm

2、二、设计(一)做中心圆打开sketchup软件——大工具——圆——轴中心为圆心——半径11mm——做个同心圆半径15mm（多出的4mm作为指尖陀螺的壁厚）这样中心的圆就做好了。

3、（二）做周翼三圆用量角尺以中心点为原点红轴为边顺时针、逆时针各120度（这样中心圆便被三分天下了）——虚线即是三分线，又是三分线的角平分线——在每个三分线即一个姹州比蹼角平分线与半径15mm的圆的交叉的上各延伸11mm的线段长度——在3条11mm的终点处画半径分别为11mm/15mm的同心圆——这样三圆围绕一轴圆的格局便形成了。

4、（三）做三圆间的弧形连接线在两圆之间平分线和中心大圆的交叉点延长3mm——该线段的垂线处用卷尺工具拉升18mm——该虚线与周边两圆弧有两个交点——在两个交点处使用画弧固嗟喹账工具——将做好的弧形与中心大圆弧形相切——这样一个圆弧做好，其余两个做法相似。还有一种做法是做好其中之一，其余两个进行复制，复制的快捷键是Ctrl+移动工具，如图：

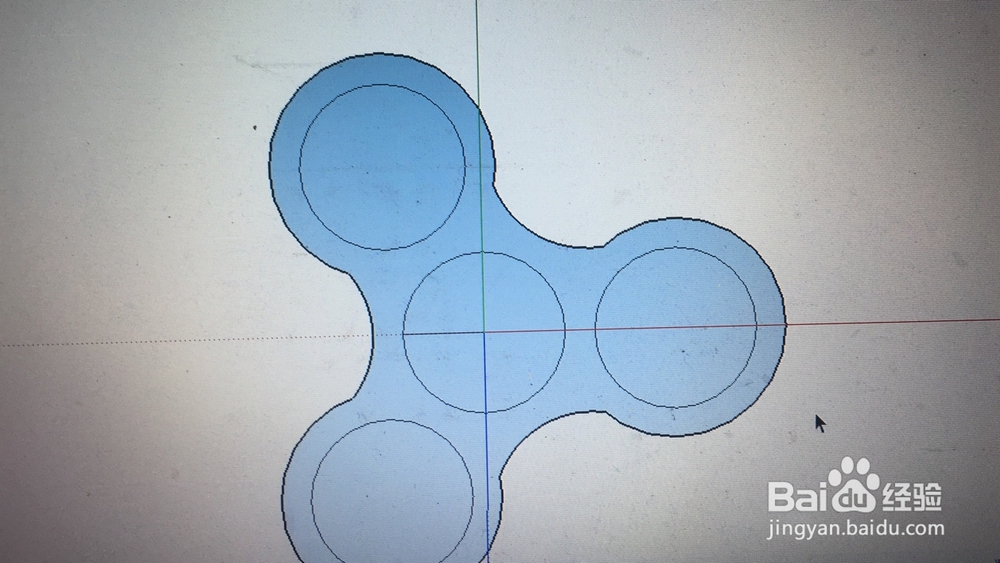

5、（四）把没用的边线删除切记删除的过程要小心谨慎，以防删除重要线段导致空间不封闭。将四个小圆删除，为了将来可以安装608轴承。如图所示：

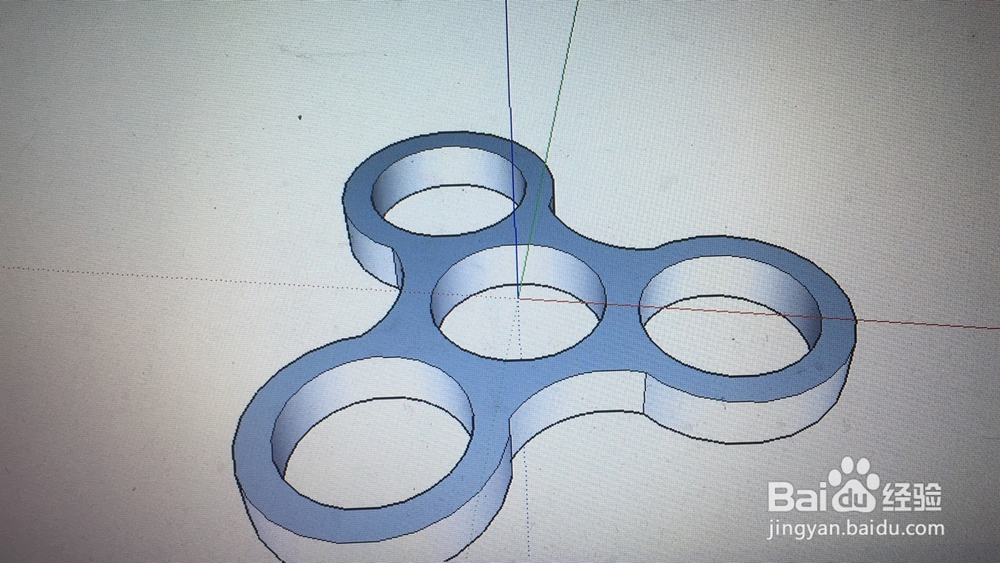

6、（五）拉升将灰色部分拉升7mm,这样指尖陀螺就大功告成了。如图：
