电气线路系统编号设置

1、电气系统编号畛粳棠奈获得有两种办法。1、直接转化系统图选择转化系统图按钮，框选系统图，点选箱子名称，删除无用的系统编号，转化。2、直接编辑下面详解直接编辑

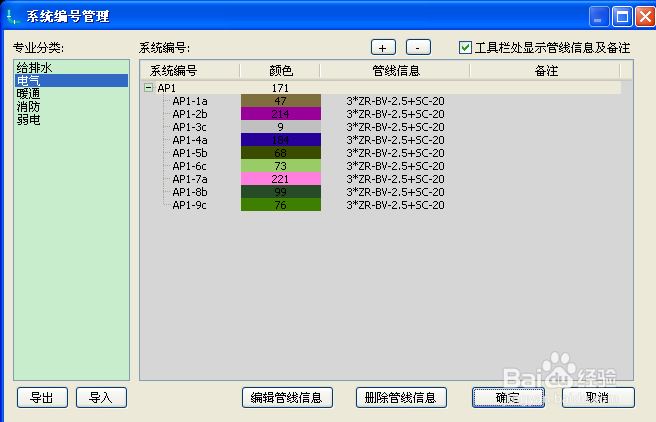

2、打开系统编号管理系统编号分两级。配电箱一尽谮惋脑级，配电箱下线路为二级编号。由于有多个配电箱，其下面的线路编号就会出现重复，所以要在各个回来编号前面加上箱子号。通过手工编辑把所以的系统编号都设置好

3、编辑管线信息管线信息需要在属性定义里编辑好。首先选择上面的管线，在下拉菜单里选择导线，设置照明导线的类型，其次是导管，最后是导线、导管。

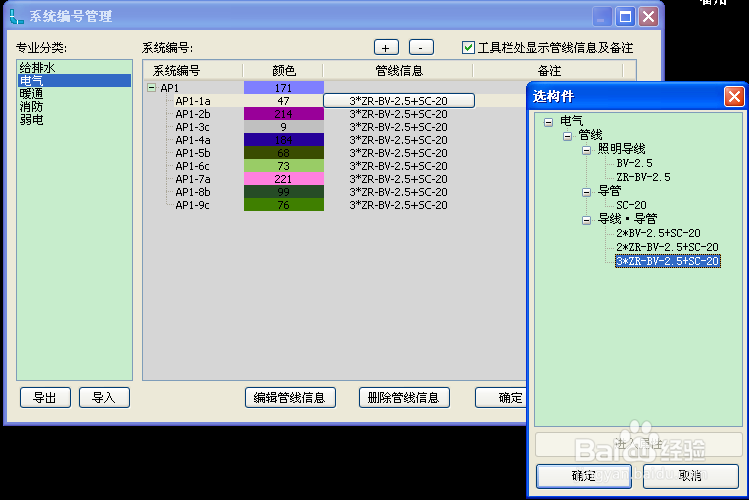

4、给系统编号配置管线信息打开系统编号管理，在对应的回路上双击管线信息，选择正确的管线。

5、转化电气管线转化电气管线之前需要把所以的电气构件都转化完。选择转化电气管线，选择管线，设置距离下一步、转化。

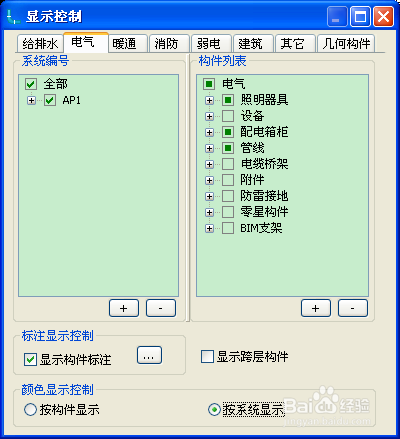

6、按系统显示颜色转化完之后的回路并没有按照系统颜色显示。视图菜单里有显示控制，最下面有按构件显示和按系统显示，选择按系统显示。

7、看一下最后的效果
