solidwork工程图制作-尺寸标注

设计的最终表达，是由工程图来完成的，工程图是作为最终加工的技术图纸，因此绘制3D图纸后，转化为工程掬研疔缎图，现阶段仍然是一项必要的工作，一份合格工程图分为，视图布局/尺寸标注/公差标注/技术参数标注/标题栏填写，本例子介绍怎样使用solidwork绘制尺寸标注，详情请参阅我的经验“solidwork工程图制作-视图布局/尺寸标注/公差标注/技术参数标注/标题栏填写”更新。

工具/原料

电脑

solidwork

工程图尺寸标注

1、视图布局完成后，工程图尺寸标注，在上一篇经验中，视图布局完成后，（详情参阅‘solidwork工程图制作-视图布局’），进行尺寸标注。

2、尺寸标注，首先点击’注解‘，进入工程图注解界面。

3、通过观测视图，螺丝孔还没有’中心线‘，因此先给螺丝孔添加中心线。

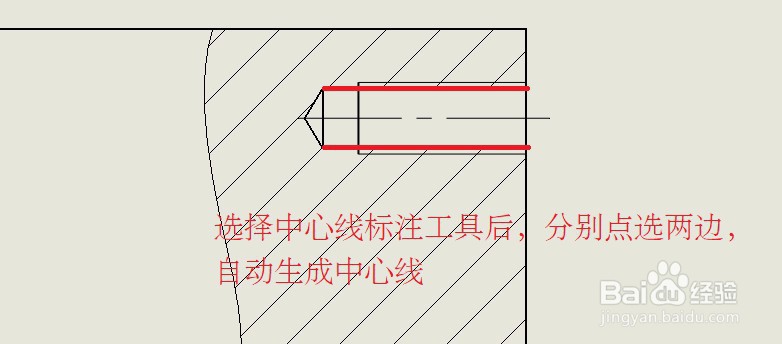

4、选择中心线标注工具，分别选中螺丝孔两边，自动生成中心线，如下图所示。

5、尺寸标注，通常情况下，选择’智能尺寸‘可以应付大部分的尺寸标注情况，点击下拉菜单：1）水平尺寸 --水平方向的尺寸2）垂直尺寸 --竖直方向的尺寸3）基准尺寸 --基准线/基准面的尺寸4）尺寸链5）水平尺寸链6）竖直尺寸链7）角度运行尺寸8）倒角尺寸9）路径长度尺寸其中，智能尺寸最常用（能够自动识别水平标注/竖直标注/圆标注等），而后是水平尺寸以及竖直尺寸。

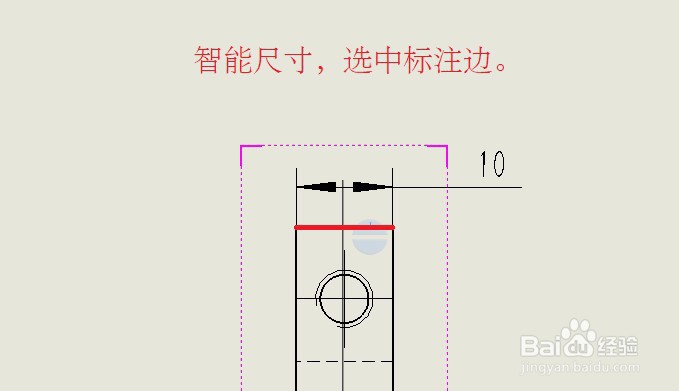

6、选择’智能尺寸‘，选中水平线，标注水平线尺寸，如下图所示。

7、选择’智能尺寸‘，选中竖直线，标注竖直线尺寸，如下图所示。

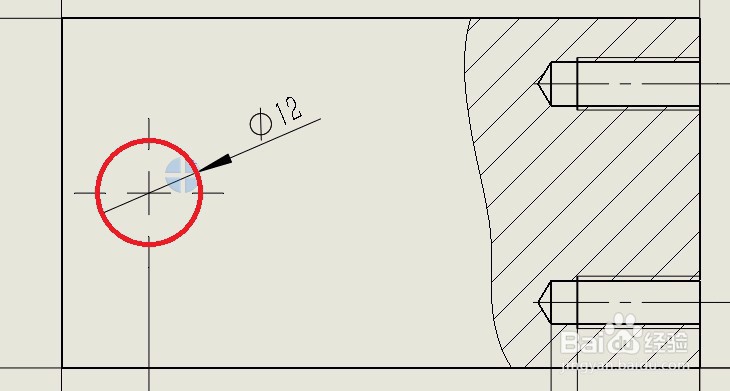

8、选择’智能尺寸‘，选中圆，标注圆尺寸，通常标注圆时，都会标识’通孔或者不通孔‘，本例中为通孔，因此通过’标注尺寸文字’栏，添加‘通孔’标注，如下图所示。

9、选择’智能尺寸‘，选中螺纹外径，标注螺纹尺寸，因为螺纹符号应该为“M”,因此通过’标注尺寸文字’栏，修改描述“<MOD-DIAM><DIM>”修改为“M<DIM>x1.0螺纹孔（x2)”，应该如下图所示。

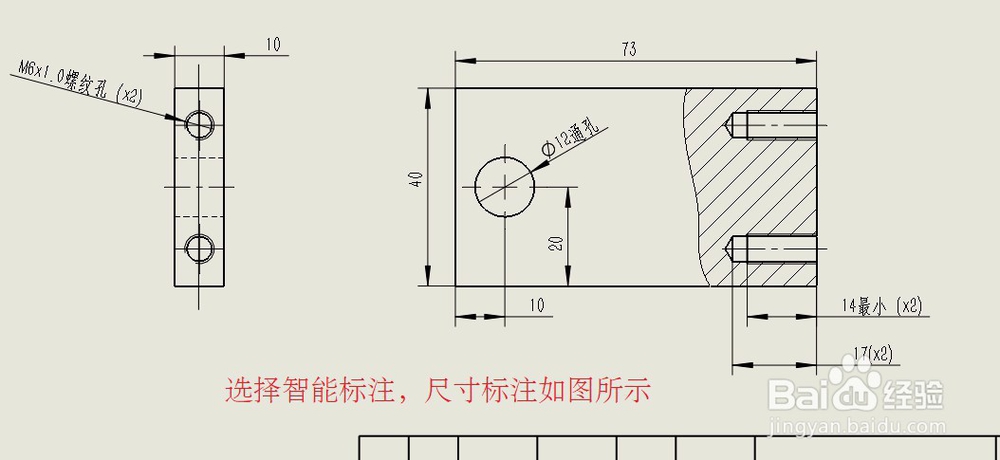

10、标注其他尺寸，以此类推，尺寸基本标注如下图所示。
