UG12.0用钣金创建四页风车的方法

1、 选用轮廓弯边，创建的类型为底数；以XZ面为截面线绘制平面。

2、 在草绘平面中用轮廓线命令绘出轮廓弯边的截面线。从坐标原点开始向X蛹侦硫馕轴正方向，绘一条长30的直线（线在X轴上傧韭茆鳟），在直线端点处转用圆弧，绘出与直线相切半径为4处于第一象限的圆弧；在圆弧的端点再用半径为25的圆弧进行相切连接，在另一端点以圆弧半径为20进行相切连接，半径为20的圆弧另一端点在y轴上距离X轴为2. 截面线完成绘制。

3、 回到轮廓弯边对话框，设置厚度为0.1，宽度为75，弯曲半径为1，

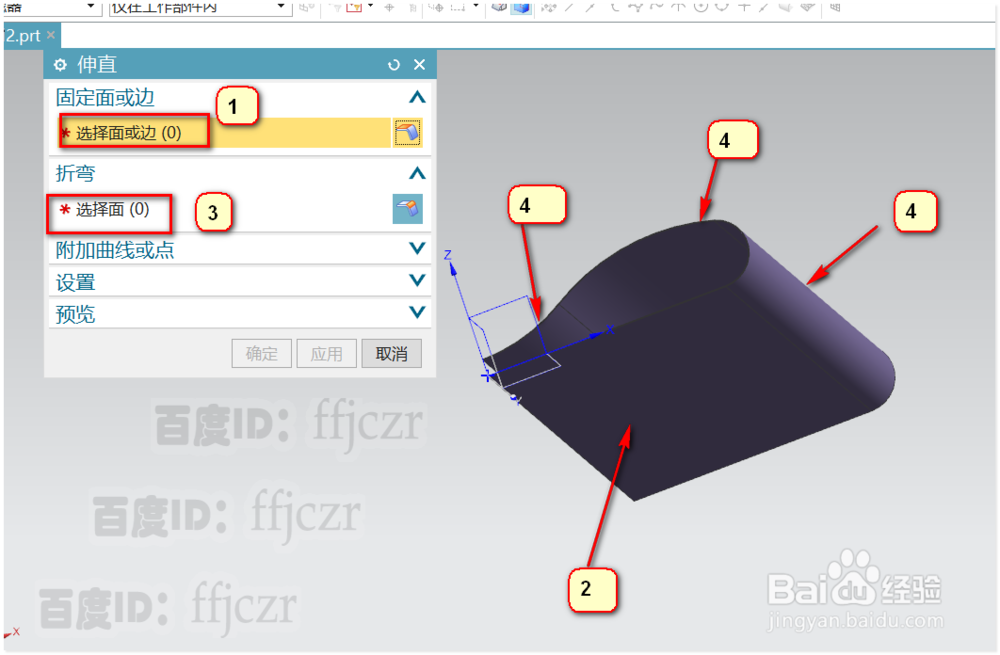

4、 选用伸直命令，固定面为上步轮廓弯边的得到的基本体底部，折弯面为图示的箭头4；确定后得到展开的钣金面。

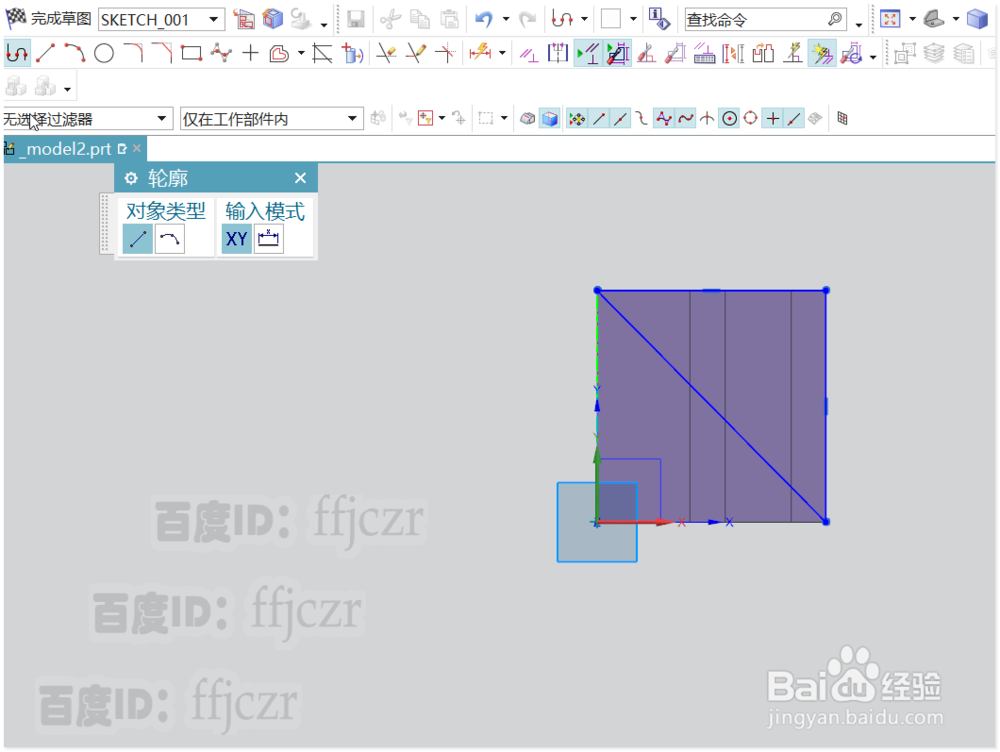

5、 选用法向开孔命令，以xy面为草绘平面，在草图中，用轮廓线命令，从阮器态奁展开钣金面的对角上绘出一条对角线，并用线将对角线连接成封闭的曲线。如图所示。 确定后得到钣金面被去掉一半的效果。

6、 选用重新折弯，用鼠标框选钣金的所有面，钣金回复到第三步的折弯状态，从而得到风车其中的一页。

7、 选用阵列特征命令，阵列对象为创建的整页钣金，以圆形的方式进行阵列，矢量为Z正向，指定点为坐标原点；数量为4，跨角为360；确定后得到其它三面的风车页。 四页风车模型创建完毕。
