如何使用powerdesigner建立SOA模型

1、打开powerdesigner，点击【文件】菜单，再选择【新建模型】

2、在【新建模型】界面，在【类型】中选择【业务】，在【类型项】中选择【面向业务架构】，然后点击【OK】

3、在右侧的工具栏中，在【面向业务架构图】下点击【业务服务】图标，然后在主窗口上每点击一次，就生成一个业务服务

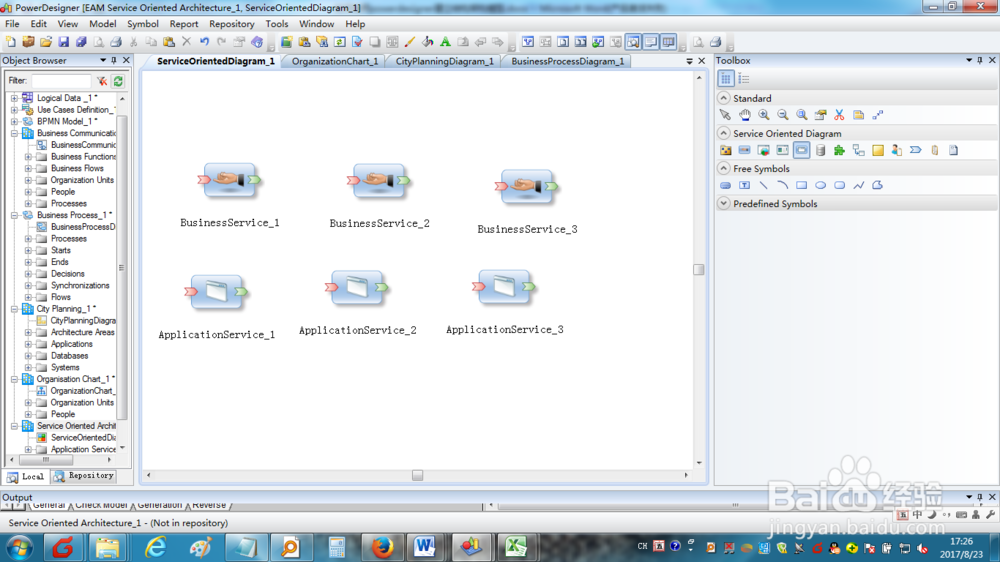

4、在右侧的工具栏中，在【面向业务架构图】下点击【应用服务】图标，然后在主窗口上每点击一次，就生成一个应用服务

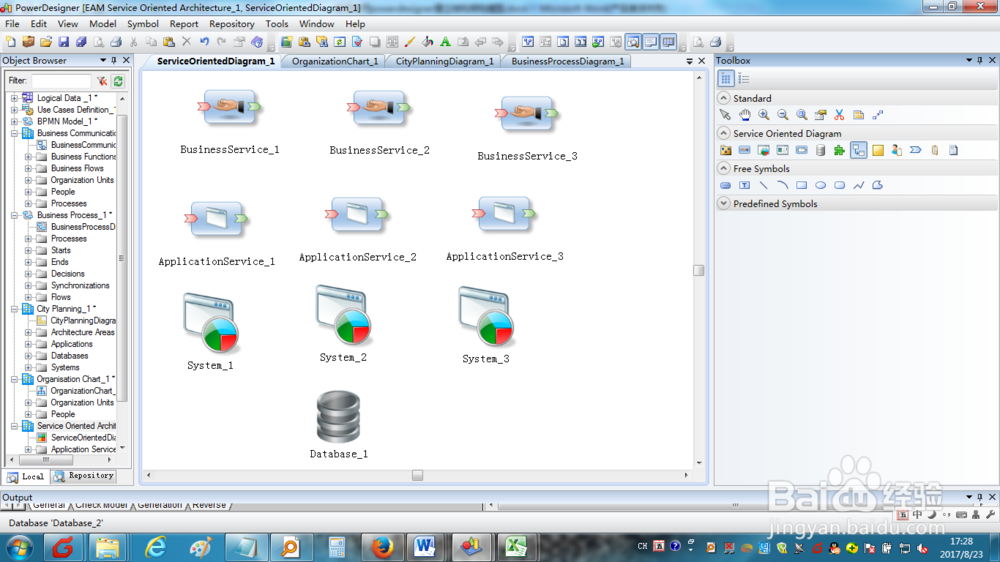

5、在右侧的工具栏中，在【面向业务架构图】下点击【系统】图标，然后在主窗口上每点击一次，就生成一个系统

6、在右侧的工具栏中，在【面向业务架构图】下点击【数据库】图标，然后在主窗口上每点击一次，就生成一个数据库

7、在右侧的工具栏中，在【面向业务架构图】下点击【应用连接】图标，然后在主窗口上点击一个对象，然后拖动鼠标连接到另一个对象，如此类推，这样整个SOA图就基本建立起来了。
