局部放电检测仪的测量方法-----电缆及附件测量

局部放电检测仪可配合使用特高频传感器、TEV传感器、声电组合传感器、超声传感器和宽频带电流互感器（HFCT）在线检测变压器、高压开关柜、GIS、电缆接头等高压设备的局部放电情况。携带方便、测量快速，抗干扰能力强，便于现场使用。

工具/原料

工具箱

电缆及附件测量

1、声电组合探测器检测原理电缆发生局部放电时产生超声波和电磁波，并以故障点为中心向四周辐射，其中电磁波传播速度远大于超声波，在距离故障点一定距离测量时，电磁波信号与超声波信号有时间差，根据时间差计算放电位置，组合探测器利用这一原理，同时测量电磁波信号和超声波信号，根据信号时间差计算当前故障点所处位置。

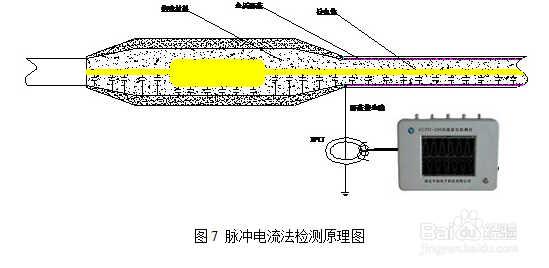

2、脉冲电流法检测原理(HFCT) 在电缆中，导线和金属屏蔽之间由绝缘材料隔开形成分布电容，该电容只有几百皮法，对高频信号为良导体。因此，高频的局放信号由分布电容对接地引线构成回路传输，在电缆接头屏蔽接地线上安装宽频带电流互感器（HFCT）可检测到放电脉冲信号，并能够确定局部放电的量值。
