如何使用cad绘制引出电缆监测线的套管图示
1、打开cad,使用圆工具,在作图区绘制一个圆,如下图。

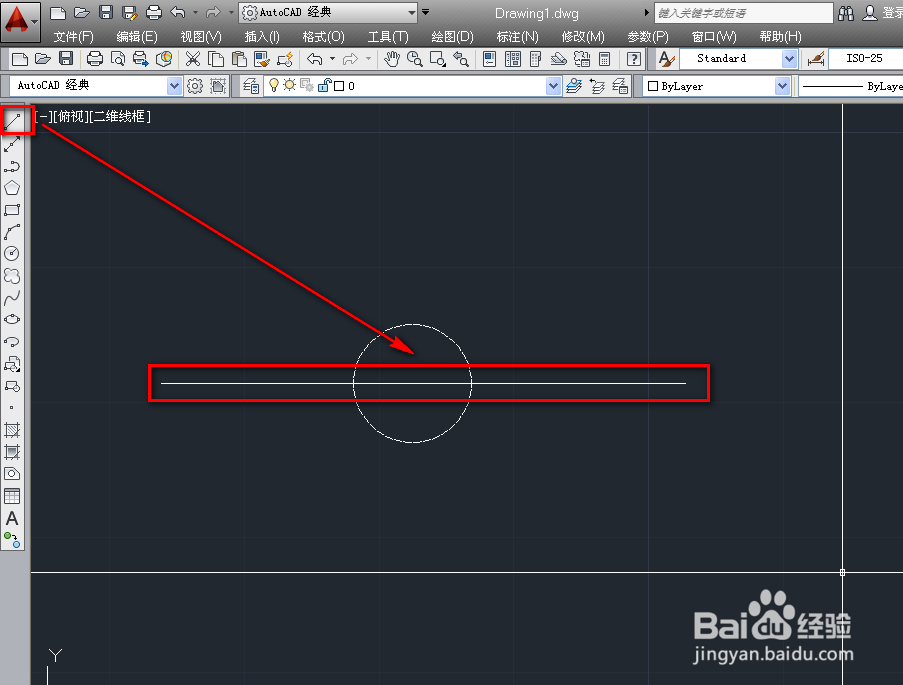

2、使用直线工具,绘制一条水平直线经过圆心,如下图。

3、再次使用直线工具绘制一条经过圆心的竖直线段,如下图。

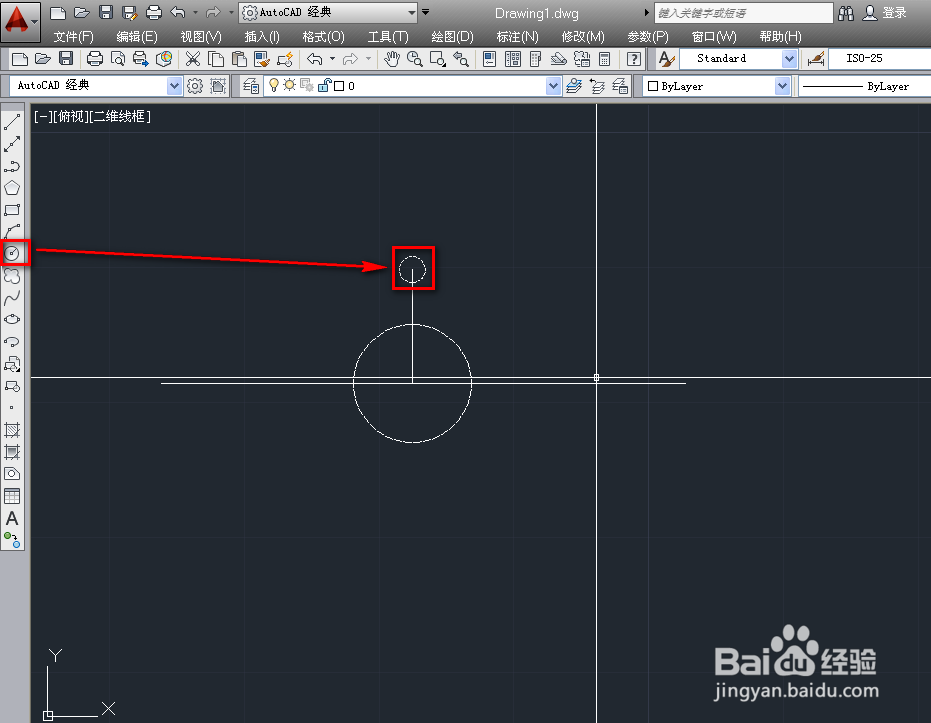

4、以竖线的上端点为圆心使用圆工具绘制一个小圆,如下图。

5、使用直线工具,关闭正交,绘制一条经过小圆圆心的直线,如下图。

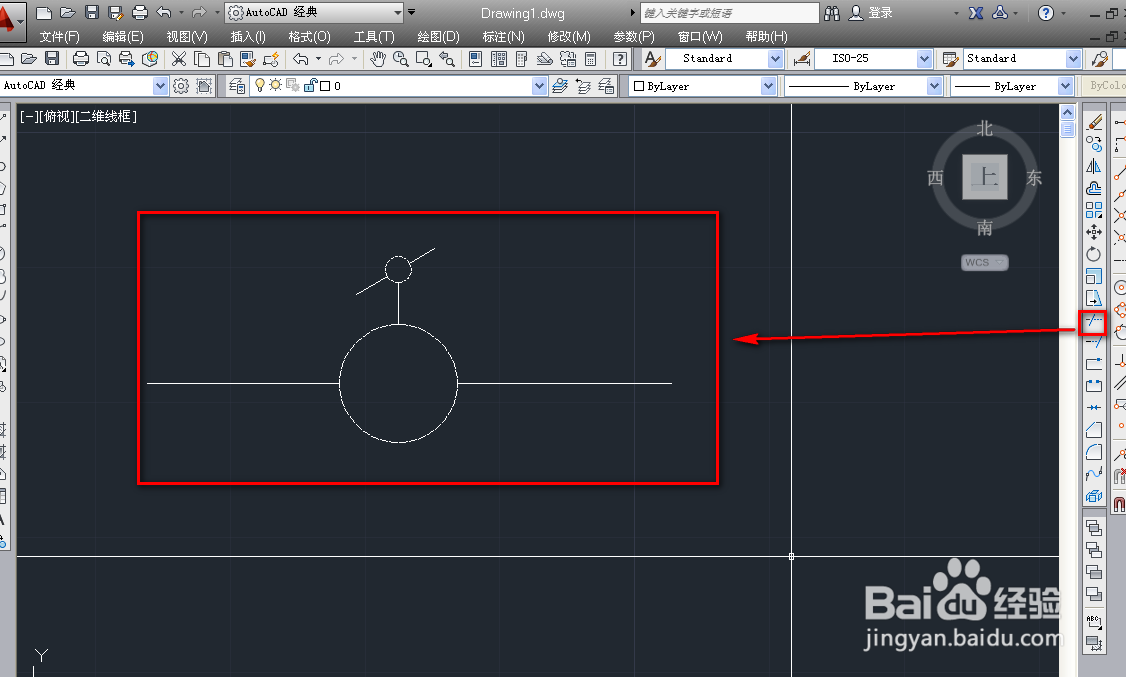

6、使用修剪工具,将两个圆中的线段修剪掉就得到了我们需要的图示,,如下图。
