如何识别内存插槽类型

1、　　1、金手指　　金手指（connecting finger）是内存条上与内存插槽之间的连接部件，所有的信号都是通过金手指进行传送的。金手指由众多金黄色的导电触片组成，因其表面镀金而且导电触片排列如手指状，所以称为“金手指”。金手指实际上是在覆铜板上通过特殊工艺再覆上一层金，因为金的抗氧化性极强，而且传导性也很强。不过，因为金昂贵的价格，目前较多的内存都采用镀锡来代替。

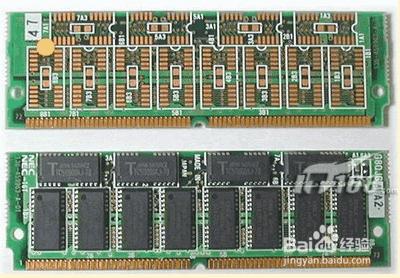

2、 2、SIMM　　SIMM（Single Inline Memory Module，单列直插内存模块）。内存条通过金分囗拮蟀手指与主板连接，内存条正反两面都带有金手指。金手指可以在两面提供不同的信号，也可以提供相同的信号。SIMM 就是一种两侧金手指都提供相同信号的内存结构，它多用于早期的 FPM 和 EDD DRAM，最初一次只能传输 8bif 数据，后来逐渐发展出 16bit、32bit 的 SIMM 模组。其中，8bit 和 16bit SIMM 使用 30pin 接口，32bit 的则使用 72pin 接口。在内存发展进入 SDRAM 时代后，SIMM 逐渐被 DIMM 技术取代。

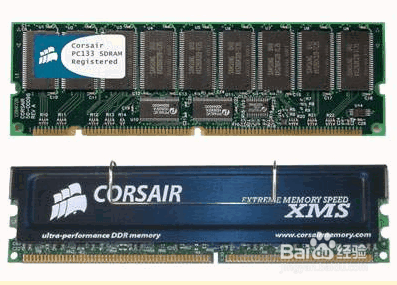

3、　　3、 DIMM　　DIMM（Dual Inline Memory Module，双列直插内存模块）。与 SIMM 相当类似，不同的只是 DIMM 的金手指两端，不像 SIMM 那样是互通的，它们各自独立传输信号。因此，可以满足更多数据信号的传送需要。

4、 4、不同针脚 DIMM 接口对比。 为了满足笔记本电脑对内存尺寸的要求，SO-DIMM（Small Outline D朐袁噙岿IMM Module）也开发了出来，它的尺寸比标准的 DIMM 要小很多，而且引脚数也不相同。同样 SO-DIMM 也根据 SDRAM 和 DDR 内存规格不同而不同。SDRAM 的 SO-DIMM 只有 144pin 引脚，而 DDR 的 SO-DIMM 拥有 200pin 引脚。此外，笔记本内存还有 MicroDIMM 和 Mini Registered DIMM 两种接口。MicroDIMM 接口的 DDR 为 172pin，DDR2 为 214pin；Mini Registered DIMM 接口为 244pin，主要用于 DDR2 内存。

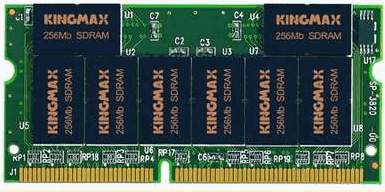

5、in SO-DIMM 笔记本内存

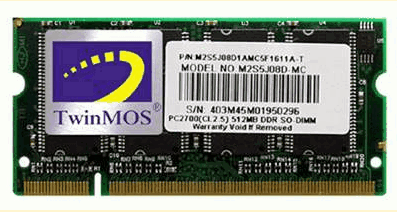

6、in SO-DIMM 笔记本内存

7、in MicroDIMM 笔记本内存

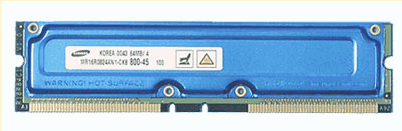

8、　　5、 RIMM　　RIMM（Rambus Inline Memory Module）是 Rambus 公司生产的 RDRAM 内存所采用的接口类型。RIMM 内存与 DIMM 的外型尺寸差不多，金手指同样也是双面的。RIMM 有也 184 Pin 的针脚，在金手指的中间部分有两个靠的很近的卡口。RIMM 非 ECC 版有 16 位数据宽度，ECC 版则都是 18 位宽。由于 RDRAM 内存较高的价格，此类内存在 DIY 市场很少见到，RIMM 接口也就难得一见了。
