Gerber文件怎么转PCB文件

1、首先进入alt坡纠课柩ium designer首页，点击File---new--cam document，如下图所示

2、在cam document界面，点击File-Import--gerber，如下图所示

3、将所有Gerber文件全部选上，点击打开，如下图所示

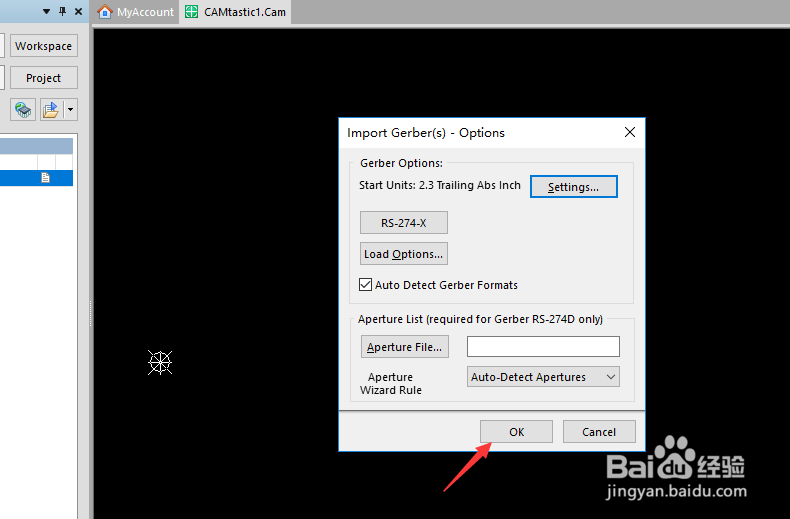

4、出现导入Gerber option，点击OK，同步会生成日志文件，如下图所示

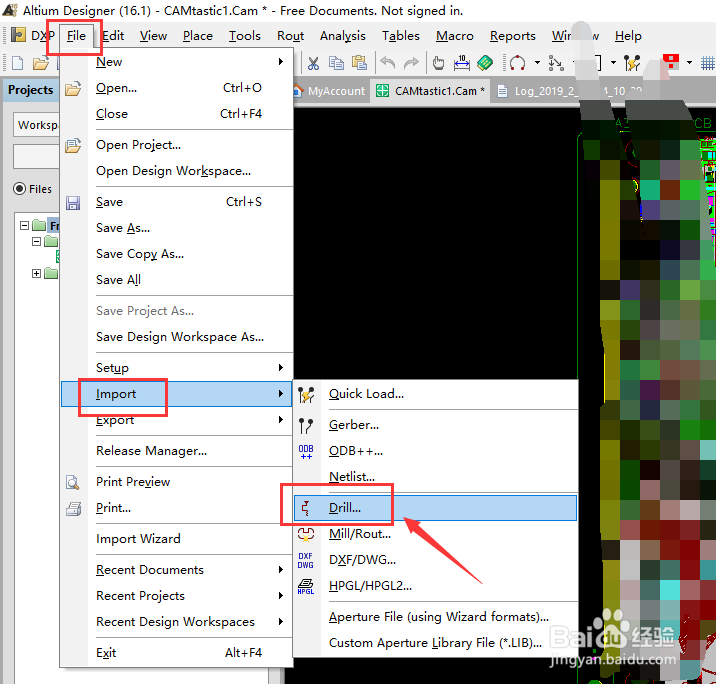

5、在cam document界面，继续点击File-Import-Drill导入钻孔文件，如下图所示

6、进入加载界面，点击定位到钻孔文件，是个txt格式文档，如下图所示

7、出现钻孔数据对话框，点击OK。如下图所示

8、继续点击Tools-Netlist-Extract 提取导入的Gerber文件的网络，如下图所示

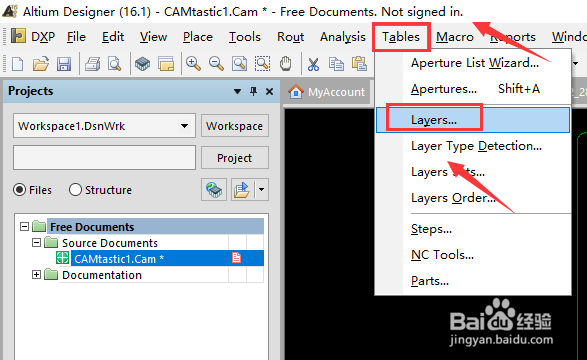

9、点击菜单Tables-layers来调整对应的层，弹出设置面板，点击OK，如下图所示

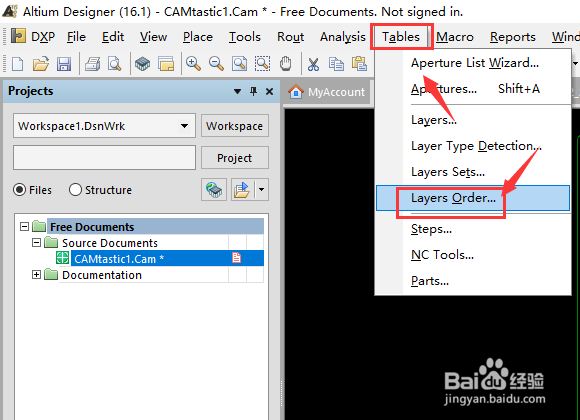

10、继续点击Tables-Layers-Order 来设置物理层顺序，如下图所示

11、设置完成物理层后，点击OK，如下图所示

12、最后点击File--export--Export to PCB 输出PCB文件，如下图所示
