Solidworks建模实例螺母

1、第一步，查询全国螺母规格，找到M24规格的螺母数据，参数参考如图：

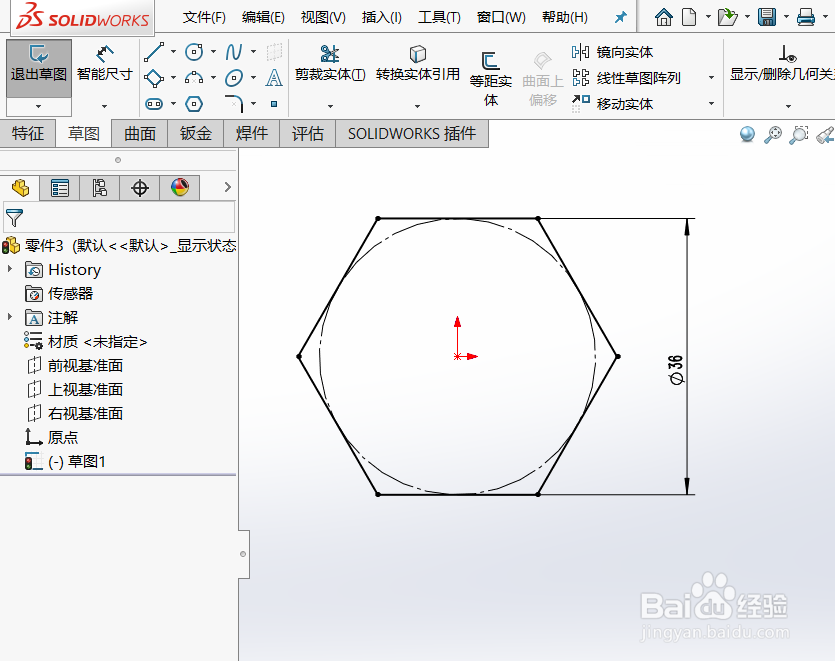

2、第二步，我们来点击凸台拉伸，选择前视基准面进行草图绘制，选择多边形命令，边数为6，用内切圆，再标注圆的直径为36，参照表格中的s。

3、第3步，然后我们再回到凸台进行拉伸，拉伸高度为22.3mm，参照首图表格中的m，当然你要看清你的所选的规格。

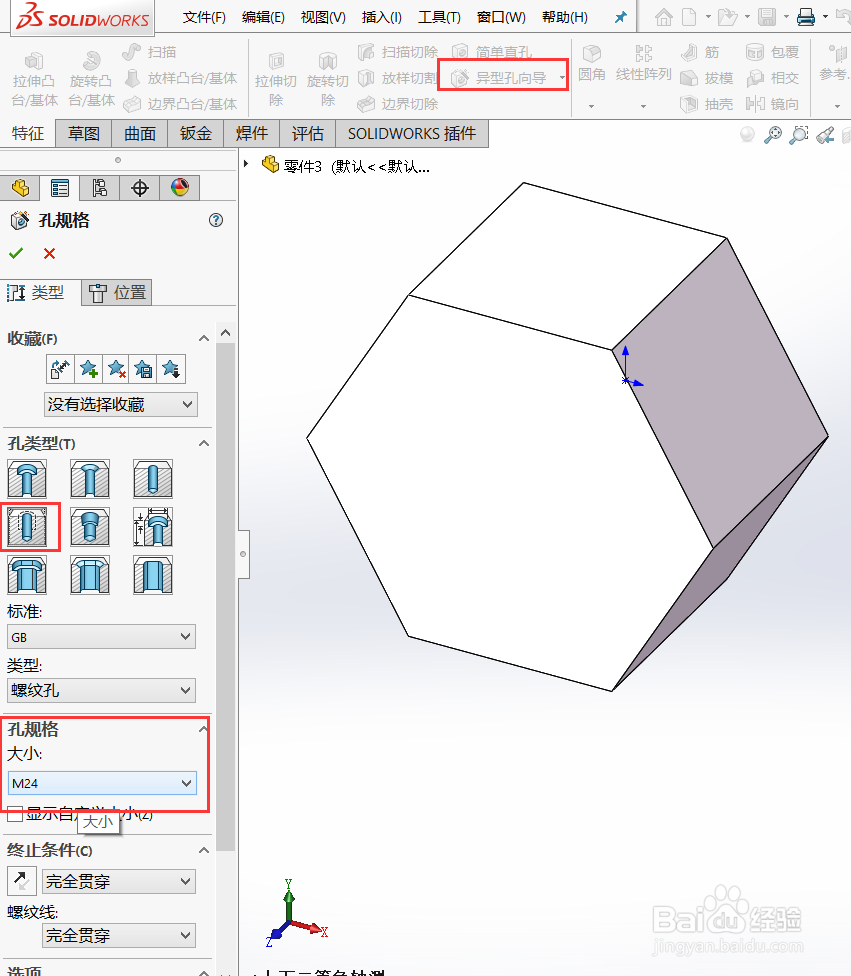

4、第4步，我们来点击命令栏的异形导向孔，类型为螺纹孔，选择GB国标，大小选择M24。点击位置，放置在坐标原点，完成。

5、第5步，点击旋转切除命令，选择基准面，基准面要跟六边形的顶点重合，绘制草图如图所示，再捕捉中点绘制一条中心线，进行草图镜向。

6、第6步，进行完前面的步骤，我们退出草图然后进行旋转切除，旋转轴我们选择“边线”。

7、第7步，好了，M24规格的螺母就这样6步画完，相比之前螺栓，这个更简单，一起来画一下吧
