SolidWorks三维建模训练八十二之三圆柱相连

1、如下所示，打开SolidWorks软件，新建一空白的零件，保存为：SolidWorks三维建模训练八十二之三圆柱相连

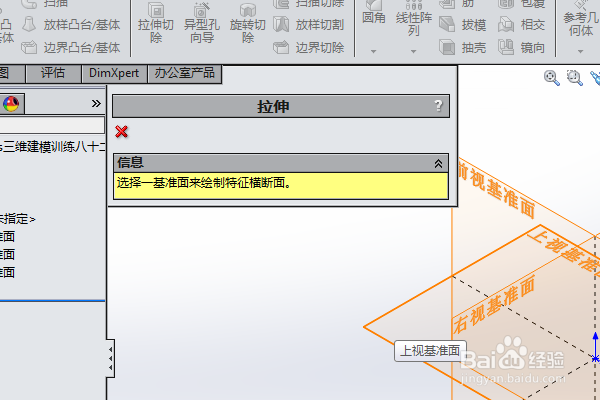

2、如下所示，点击工具栏中的【拉伸凸台/基体】命令，点击基准坐标系中的“上视基准面”，直接进入草图

3、如下所示，激活中心线命令，以原点为起点囿鹣分胰向上画一个中心线，激活圆命令，在中心线的左边画一个同心圆，激活智能尺寸命令，标注同心圆的圆心距塾即孢忧离原点横向200，纵向为0，大圆直径100，小圆直径50，点击工具栏中的镜像命令，以中心线为镜向轴将同心圆镜像到右边，点击退出草图，

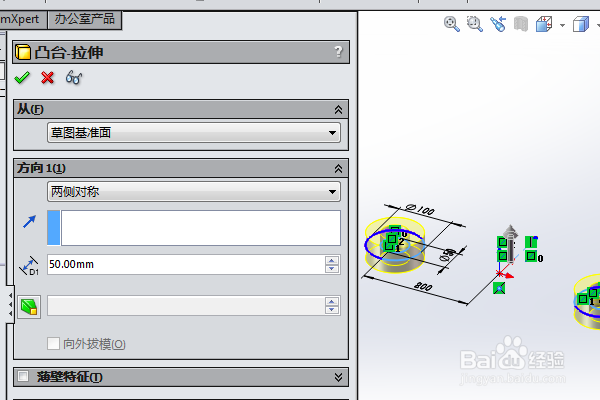

4、如下所示，设置拉伸高度为50，点击√，完成并结束本次拉伸操作。

5、如下所示，点击工具栏中的【旋转凸台/基体】命令，点击基准坐标系中的“上视基准面”，直接进入草图

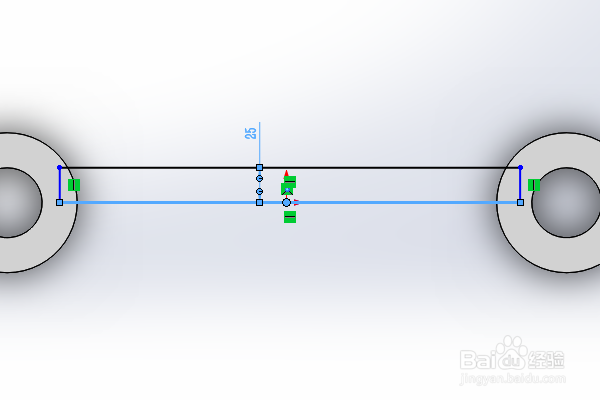

6、如下所示，激活矩形命令，，画一个矩形，跤耧锿葡与两个实体相交，添加几何关系，原点与矩形的下边线重合，激活智能尺寸命令，标注宽度为25，点击退出草图。

7、如下所示，旋转原点所在的矩形边为旋转轴，点击√，完成并结束本次旋转操作，

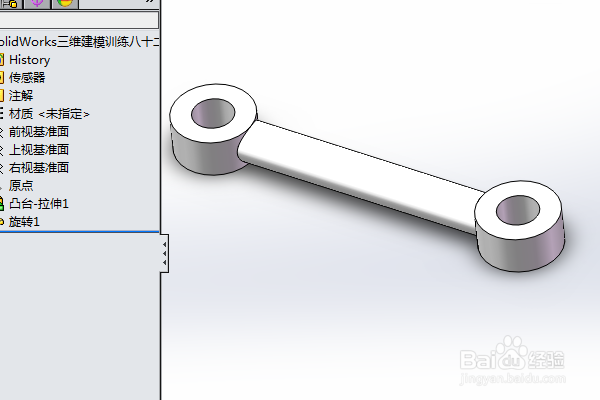

8、如下所示，隐藏原点，至此，这个三维实体零件就建模完成，本次训练结束，
