UG10.0如何用修剪体命令创建曲面凸起文字

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件。

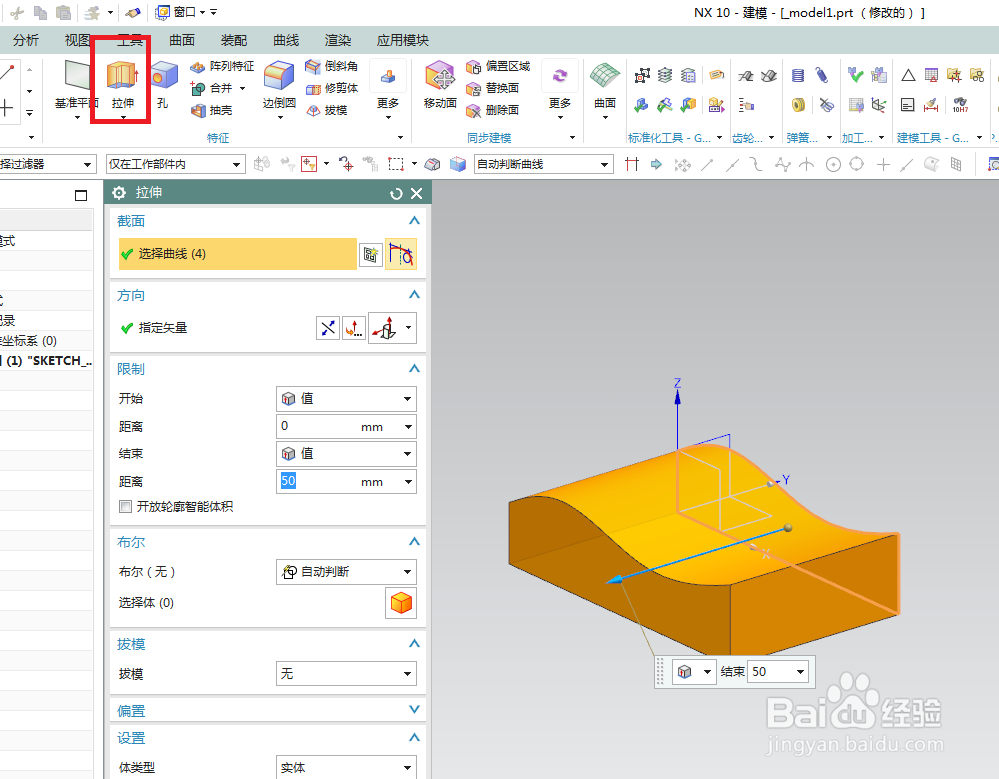

2、如下图所示，激活拉伸命令，拉伸一个带曲面的实体，作为演示所用。

3、如下图所示，1、点击标题栏中的 曲线，2、点击曲线工具栏中的 文本，3、文本对话框默认类型为平面的。

4、如下图所示，1、输入文字内容，2，在平面上任点一下，放置文字。

5、如下图所示，移动文字文字，使其完全处在实体中间，点击“确定“，完成文字的创建。

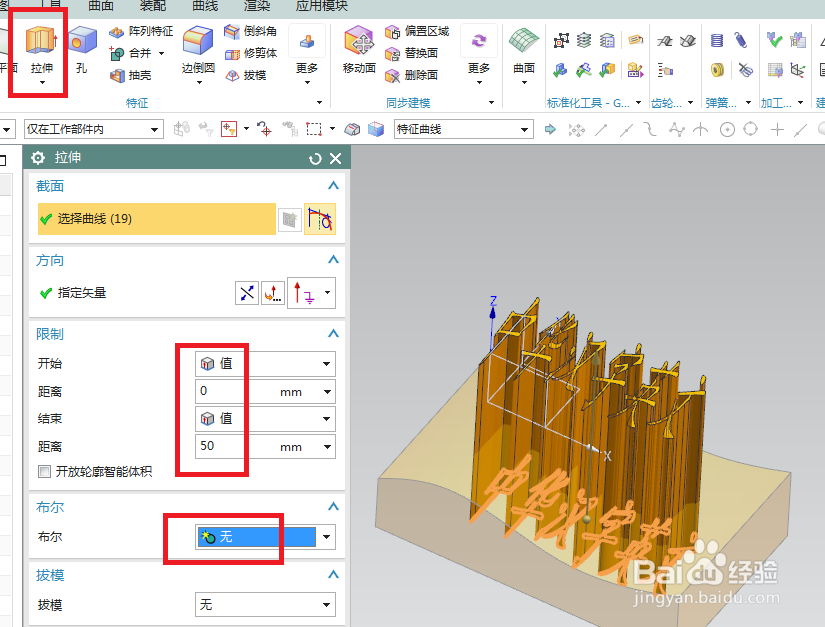

6、如下图所示，1、激活拉伸命令，2、拉伸高度尽量高一点，这里笔者给出了50，3、布尔或许会自动求和，但要注意，这里先不用求和，直接点击确定即可。

7、如下图所示，1、执行【菜单——插入——偏置/缩放——偏置曲面】，激活 偏置曲面 命令，2、“偏置曲面”对话框中，要偏置的面选择实体上的曲面，距离为10，向上偏置，3、点击“确定”，完成曲面的偏置。

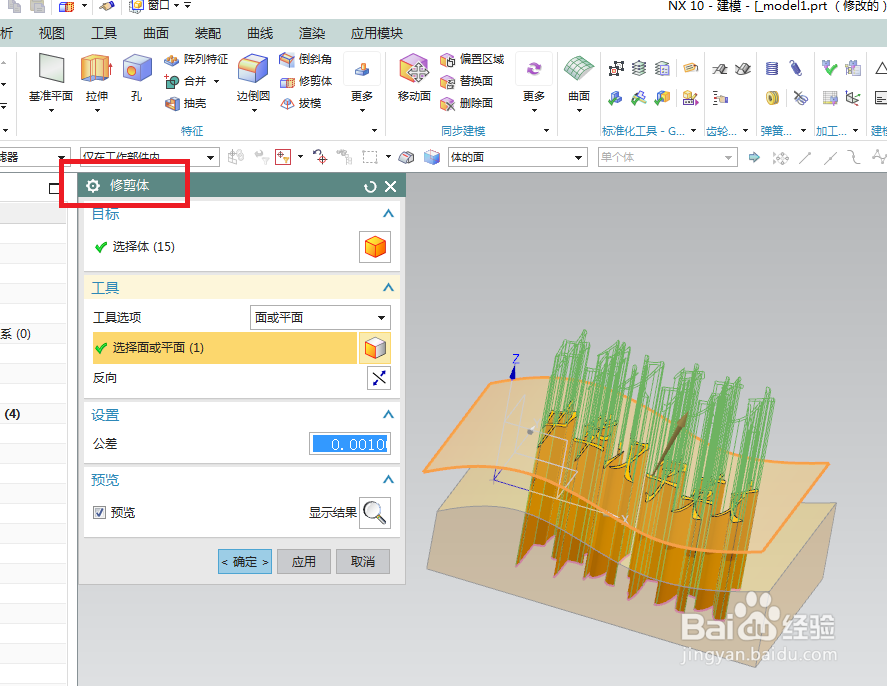

8、如下图所示，1、执行【菜单——插入——修剪——修剪体】，激活 修剪体 命令，2、对话框中目标选择文字实体，工具选择偏置出来的片体，3、看着预览效果调整方向，4、点击“确定”，完成。

9、如下图所示，在设计树中隐藏“偏置曲面”。

10、如下图所示，将修剪体和曲面实体合并成一个整体。1、点击工具栏中的 合并 图标，激活该命令，2、目标选择文字，工具选择曲面实体，3、点击“确定”。

11、经过以上一系列的操作，只要笔者的步骤来操作，就一定能有如下图所示的成果，曲面上的凸起文字创建成功。
