如何用ANSYS Workbench实现拓扑优化或形状优化

1、首先准备好你要分析的模型，我这里使用Solidworks画了一个结构件，注意保存成.igs格式。

2、有同学说Workbench里找不到拓扑优化的模块了，是的，这时需要你在Tools -Options -Apperence下，把BetaOptions上的复选框选中，这样拓扑优化模块就出现了！

3、把拓扑优化模块拉中Workbench。

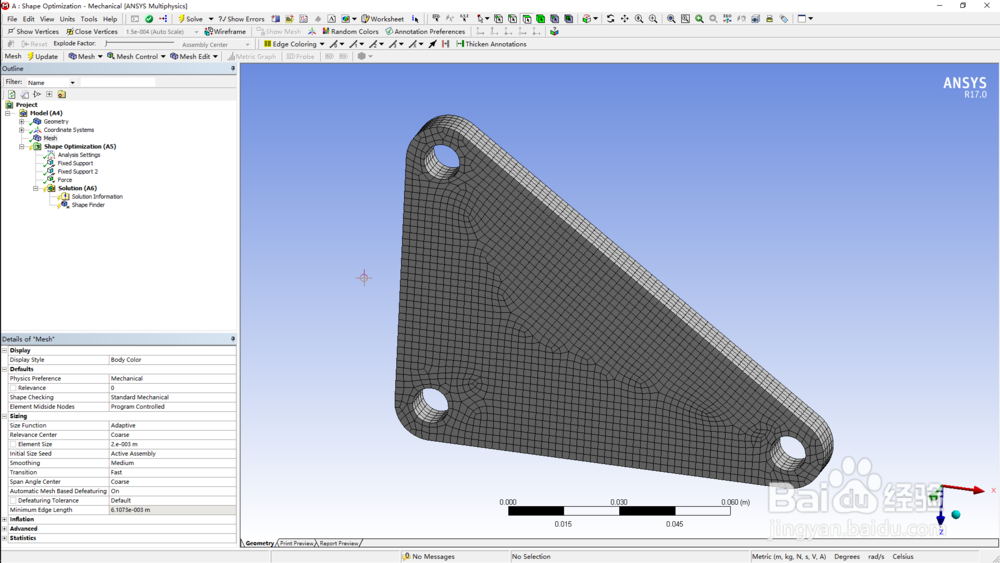

4、导入准备好的模型并划分网格。

5、我这里施加的两个孔上的固定约束和一个孔上的向下的力。

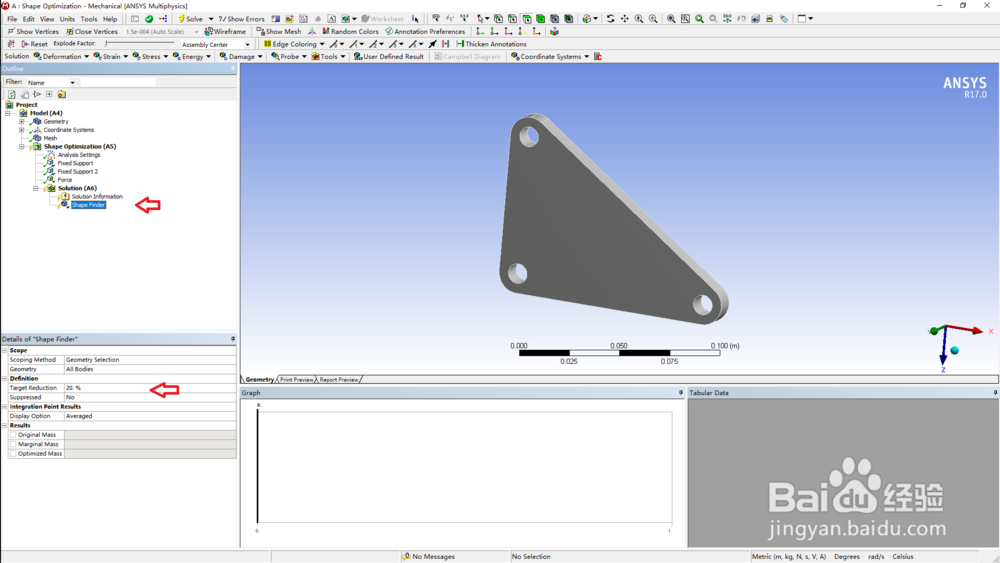

6、在拓扑优化选项中，设置要去除的材料为你所想要的百分比，如20% 40%等。

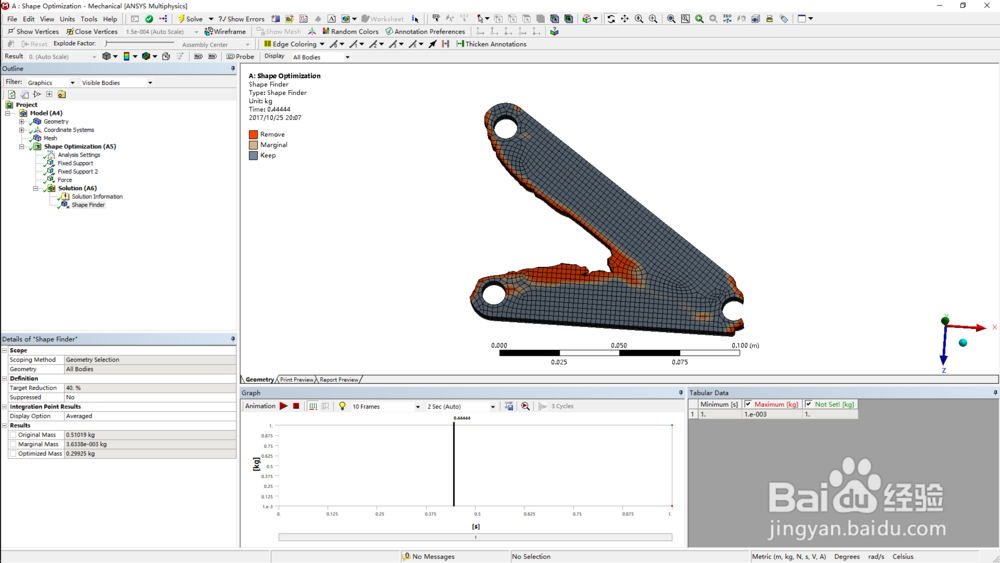

7、求解，即可得到想要的结果。红色为去掉的部分。也就是说，去掉红色部分的材料，对于结构的受力情况的影响是最小的。
