学习电路图的方法与技巧

1、首先，要掌握电路图中一些符号代表的是什么实物，否则，根本就看不懂电路图，同时，还要知道什么是串联，什么是并联，基本的理论知识是要掌握的。

2、考试中经常考察看实物话电路图的题目，这个很简单，看下面这道题，很明显，开关是只能控制一个灯泡的，也就是选C。

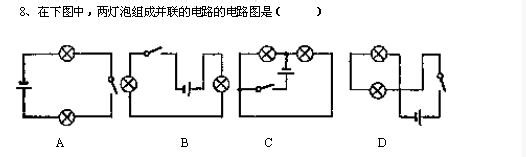

3、也有考察串联还是并联的题目，这种题目也很简单，把所有的线都给缕直了，看一个开关是否能同时开关两个灯，如果能同时开关，那就是串联，这道题选C。

4、对于电路图，要知道每个部件都有什么作用，开关是如何控制的，下面这道题，可能最后一个选项开关画的不准确，不过看图可以看出来，A和D是可以一个开关控制两个灯的。

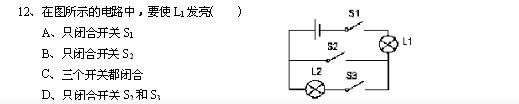

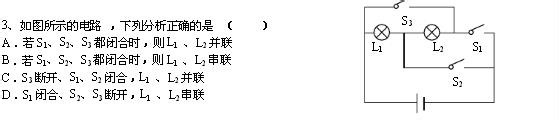

5、看下面这道题，实际上，这个题就是考察对整个电路图线路的理解，这道题答案选D，让L1亮，可以选择闭合S1和S2，也可以选择闭合S1和S3，只不过闭合S1和S3，那么L1和L2都会亮的。

6、考试中还会考察一些与生活相关的题目，比如下面这道题，这类题目还是要看电路兔脒巛钒图，了解每条线路，开关所控制的元件，所以，要想吹出热风，需要闭合2和3，这样，两个原件才会工作，选B。

7、考试中也会出一些原件特别多，线路特别乱的题目，对于这种题目，要重新理顺线路，按照选项要求，把不必要的线路撤掉，那样就清晰明了了，这道题选D。

8、总之，对于电路图来说，主要就是捋顺每条线路，分清每个元件的相对位置和作用，即使碰到复杂的电路，也要慢慢去捋顺，这样，对于电路图的题目就简单多了
